Hướng dẫn lắp đặt thiết bị điều khiển độ ẩm FOX-1H

05/08/2014
  • ĐẶC ĐIỂM CỦA BỘ ĐIỀU KHIỂN FOX-1H
    • Nguồn: 220V / 1Pha
    • Ngõ ra: 1 ngõ ra, 220V, tải 2A;
    • Kiểu điều khiển: tạo ẩm hoặc khử ẩm dạng ON / OFF
    • Kèm sẵn 1 cảm biến HS220, dây dài 3m
  • HƯỚNG DẪN ĐẤU NỐI ĐIỆN

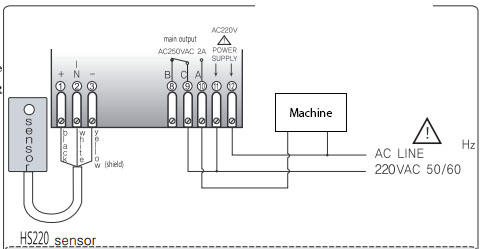

    Sơ đồ đấu nối điện FOX-1H
    H.1: Sơ đồ đấu nối điện

    Các thiết bị được đấu nối như sau:
    1. Cảm biến (đầu dò):
      • Dây đen của đầu dò: nối vào số 1 của FOX-1H
      • Dây trắng của đầu dò: nối vào số 2 của FOX-1H
      • Dây vàng của đầu dò: nối vào số 3 của FOX-1H
    2. Nguồn:
      • Nguồn chính: vào chân số 11 và 12
      • Nguồn cấp vào chân chung của relay (ngõ ra): dùng 1 đoạn dây ngắn nối từ chân số 11 qua số 9
    3. Tải (thiết bị tạo ẩm, thiết bị khử ẩm, ...): vào chân số 10 và 12

      Lưu ý: ngõ ra của bộ điều khiển nhiệt độ FOX-1H chỉ cho phép điều khiển ở mức tải dưới 2A. Đối với trường hợp cần điều khiển thiết bị lớn hơn 2A, chúng ta có thể điều khiển thiết bị gián tiếp thông qua một relay kiến hoặc contactor.

  • AN TOÀN SỬ DỤNG
    • Chắc chắn rằng nguồn điện sử dụng phù hợp với yêu cầu của thiết bị
    • Không đấu nối thiết bị trong trạng thái đã cấp nguồn
    • Khi cần điều khiển thiết bị có tải trên 2A thì cần phải thông qua relay trung gian (relay kiến hoặc contactor)
    • Vị trí đặt thiết bị nên khô thoáng
