Cài đặt chung cho nhiệt kế tự ghi LogTag

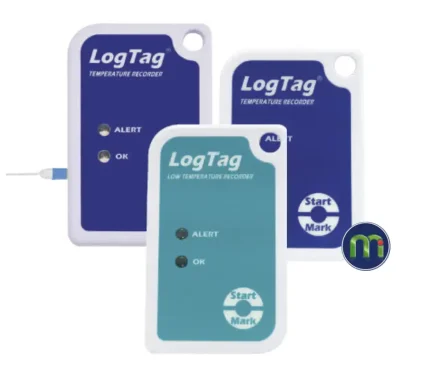

Hướng dẫn cài đặt này áp dụng chung cho các mã sản phẩm nhiệt kế tự ghi LogTag: TRIX-8, TRIX-16, SRIC-4, TREX-8, TRIL-8, SRIL-8 & TREL-8. Trên từng mã sản phẩm có thể có một vài thay đổi nhỏ không đáng kể.
Hướng dẫn cài đặt này được áp dụng cho một số mã nhiệt kế tự ghi LogTag với một số đặc điểm và cách vận hành tương tự nhau: TRIX-8, TRIX-16, SRIC-4, TREX-8, TRIL-8, SRIL-8 & TREL-8
Nội dung chính
I. YÊU CẦU THIẾT BỊ
Đầu tiên, bạn cần phải có 1 máy tính hệ điều hành Windows 10 trở lên. Một cổng giao tiếp LogTag LTI-HID là phụ kiện cần thiết để bạn có thể cài đặt, tải và phân tích dữ liệu của nhiệt kế tự ghi.
Tải phần mềm miễn phí LogTag Analyzer về máy tính Windows của bạn ngay bây giờ, đồng thời tiến hành cài đặt theo hướng dẫn tại đường dẫn mà bạn download.
Sau khi hoàn tất việc cài đặt phần mềm LogTag Analyzer, mở nó lên từ màn hình desktop. Cổng giao tiếp LTI-HID cũng cần kết nối máy tính, một thông báo xác nhận về việc trình điều khiển cổng USB LTI-HID sẽ xuất hiện.
II. CÀI ĐẶT LOGTAG
Trước khi bạn có thể sử dụng một nhiệt kế tự ghi LogTag, có nghĩa là trước khi bạn cho vào kho lạnh hoặc xe lạnh, bạn cần phải cài đặt nó. Trình tự công việc cũng khá đơn giản
Gắn nhiệt kế tự ghi của bạn vào cổng giao tiếp LTI-HID, mở phần mềm LogTag Analyzer đã cài đặt từ trước. Trình hỗ trợ cài đặt LogTag Wizard sẽ tự động bật lên, nếu không tự bật lên, bạn có thể nhấn phím F2 để mở.
Giao diện phần mềm hiển thị 1 bảng thông số, đang chờ bạn thay đổi để hợp lý nhất cho hành trình sử dụng. Chúng ta lần lượt thông qua các tham số đã được đánh số thứ tự như hình bên dưới.
- Description: điền vào tên hoặc mô tả hoặc ghi chú cho thiết bị
- Chọn cách khởi động thiết bị
- Push button start: khởi động bằng nút START/MARK
- Date/Time start: đặt thời gian cụ thể cho thiết bị khởi động
- Enable pre-start logging: khi ô này được chọn nhiệt kế tự ghi của bạn lập tức hoạt động ngay sau quá trình cài đặt hoàn tất.
- Thiết lập tổng thời gian hoạt động
- Record reading continuously, overwrite oldest when memory full: không giới hạn thời gian, lưu đè lên dữ liệu cũ nhất nếu bộ nhớ đầy
- Record readings so that: ghi có giới hạn bởi
- Số ngày: Readings recorded will span at least
- hoặc Số mẫu ghi: Number of readings to record
- Record a reading every: tần suất ghi hay còn gọi là thời gian lấy mẫu. Có nghĩa là khoảng cách thời gian giữa 2 lần ghi dữ liệu.
- Readings bellow: thiết lập ngưỡng dưới / or above: thiết lập ngưỡng trên. 2 ô nhập này tạo thành một khoảng nhiệt độ “vùng xanh”, ngoài vùng này sẽ là “vùng đỏ” (vùng cảnh báo)
- Password: bạn có thể thiết lập mật khẩu cho lần cài đặt kế tiếp (Configure requires a password) và tải dữ liệu (Download requires a password).
Sau khi mọi tham số đã được thiết lập, nhấn nút “Configure” ở dưới cùng bên trái, đợi thêm vài giây cho quá trình cài đặt hoàn tất. Rút nhiệt kế tự ghi ra khỏi cổng USB LTI-HID để bắt đầu cho hành trình ghi nhận nhiệt độ. Nếu thiết bị của bạn có sử dụng đầu dò ngoài (cảm biến rời), hãy nhớ kết nối nó vào nhiệt kế tự ghi trước khi khởi động.
III. Bảng giải nghĩa các ký hiệu
| Ký hiệu | Trình tự | Xuất hiện |
|---|---|---|
| Tín hiệu Wake-up | Đèn xanh + đỏ nhấp nháy luân phiên liên tục 4 lần | Khi lưu cấu hình cài đặt |
| Tính hiệu Start | Đèn xanh + đỏ nhấp nháy luân phiên liên tục 16 lần | Ngay sau khi khởi động thành công nhiệt kế tự ghi LogTag |
| Đánh dấu | Nhấp nháy đồng thời đèn xanh và đỏ 5 lần |
|
| Đang ghi nhiệt độ, không có cảnh báo | Đèn xanh nháy mỗi 4 giây |
|
| Ghi nhiệt độ hoàn tất, không cảnh báo | Đèn xanh nháy mỗi 8 giây |
|
| Đang ghi nhiệt độ, có cảnh báo | Đèn đỏ nháy mỗi 4 giây |
|
| Kết nối | Đèn LED xanh thỉnh thoảng nháy | Trong quá trình kết nối với máy tính, đèn xanh thỉnh thoảng nhấp nháy cho biết không có thông tin nào được truyền tải. |
| Nhấn nút Start | Đèn đỏ sáng yếu | Tín hiệu được thiết kế nhưng không có thông tin |
