Hướng dẫn sử dụng công tắc dòng chảy AutoSigma HFS
Hướng dẫn lắp đặt đúng cách và điều chỉnh công tắc dòng chảy AutoSigma HFS.
NỘI DUNG CHÍNH
I. TỔNG QUAN CÔNG TẮC DÒNG CHẢY AUTOSIGMA
Dòng sản phẩm công tắc dòng chảy của AutoSigma có 3 sản phẩm chính:
Thông số chung của 3 mã sản phẩm này:
- Áp lực tối đa: 10 bar
- Nhiệt độ môi chất: 100 °C
- Nhiệt độ môi trường: 0 ~ 60 °C
- Công tắc: SPDT; 220VAC; 15A
- Vỏ: ABS; màu đỏ
Ứng dụng của công tắc dòng chảy AutoSigma
Dùng để nhận biết có dòng chảy trong đường ống, đồng thời thiết bị này xuất tín hiệu ON/OFF để người dùng có thể kết hợp điều khiển một thiết bị khác. Một vài ứng dụng điển hình như sau:
- Công tắc dòng chảy AutoSigma là một thiết bị hữu dụng trong lĩnh vực phòng cháy chữa cháy (PCCC), người ta thường lắp trước mỗi béc phun nước của hệ thống PCCC. Khi công tắc dòng chảy phát tín hiệu ON về trung tâm quan sát, nghĩa là tại vị trí đó có dòng nước, cũng có nghĩa là có xảy ra cháy tại vị trí đó.
- Kiểm tra dòng chảy sau máy bơm nước để bảo vệ bơm không tải.
II. LẮP ĐẶT LÊN ĐƯỜNG ỐNG

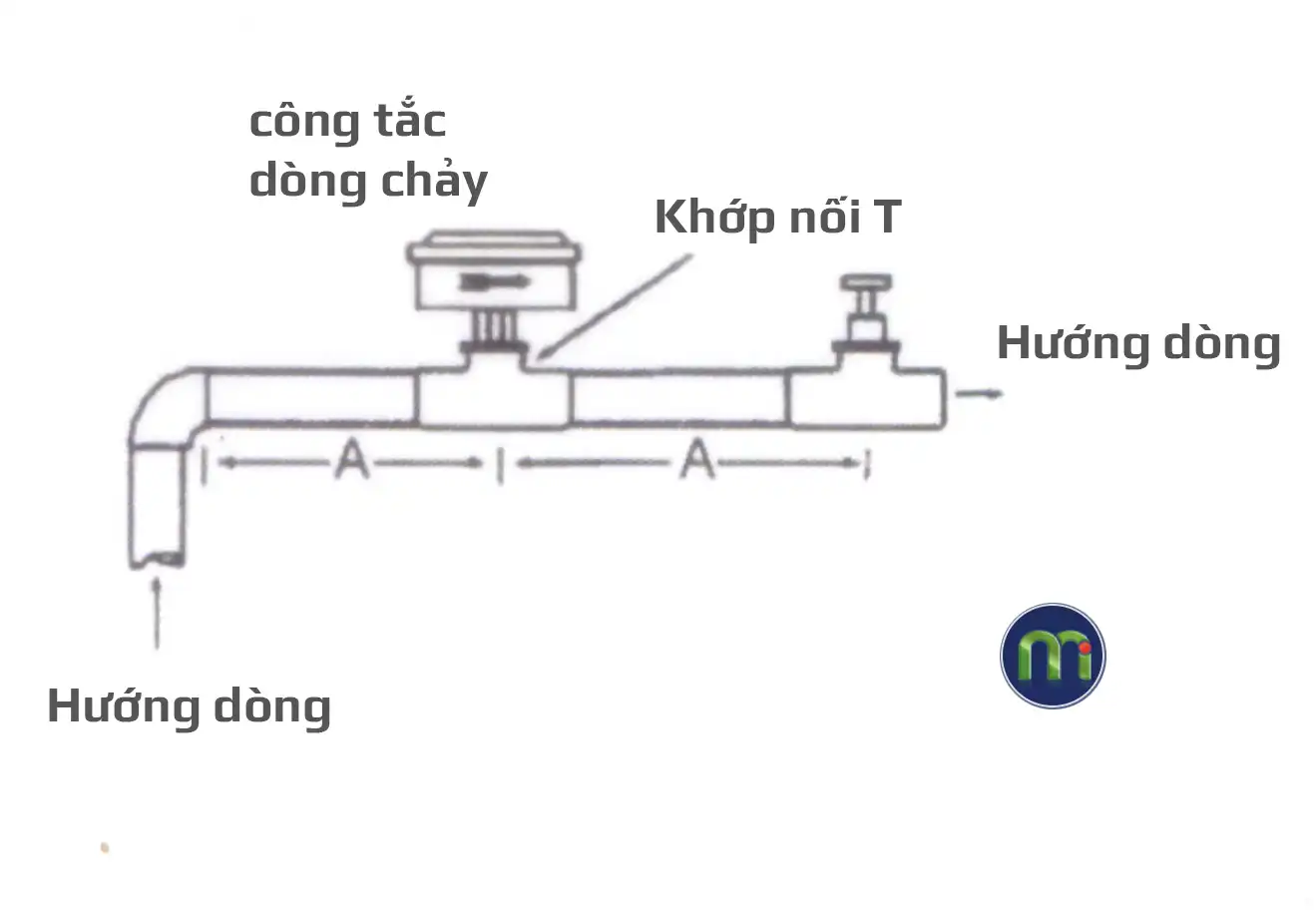

Việc lắp đặt công tắc dòng chảy khá đơn giản, chỉ cần đáp ứng yêu cầu: đúng chiều dòng chảy (có mũi tên chỉ thị hướng của dòng chảy trên thiết bị). Chúng ta bắt đầu lắp đặt ngay bây giờ, hình dưới đây mô phỏng cách lắp đặt hoàn chỉnh:
- Chuẩn bị ống chờ:
- là một khớp nối chữ T, tạo ngõ chờ vuông góc với đường ống chính và có ren trong phù hợp với công tắc dòng chảy của bạn. Ví dụ: bạn có HFS-20, thì ống chờ sẽ có ren trong là 27mm
- Khoảng cách “A” (trong hình) phải có chiều dài tối thiểu gấp 5 lần đường kính ống.
- Khuyến nghị: đường ống chính nên nằm ngang, công tắc dòng chảy AutoSigma đặt vuông góc và hướng lên
- Dùng keo lụa (cao su non) quấn quanh ren của công tắc dòng chảy để tạo độ kín. Thao tác này là cần thiết nếu ống chờ của bạn là vật liệu nhựa, nó sẽ hạn chế làm hỏng ren của ống nhựa.
- Chọn lá thép (lưỡi gà) phù hợp và lắp vào công tắc dòng chảy như hình:

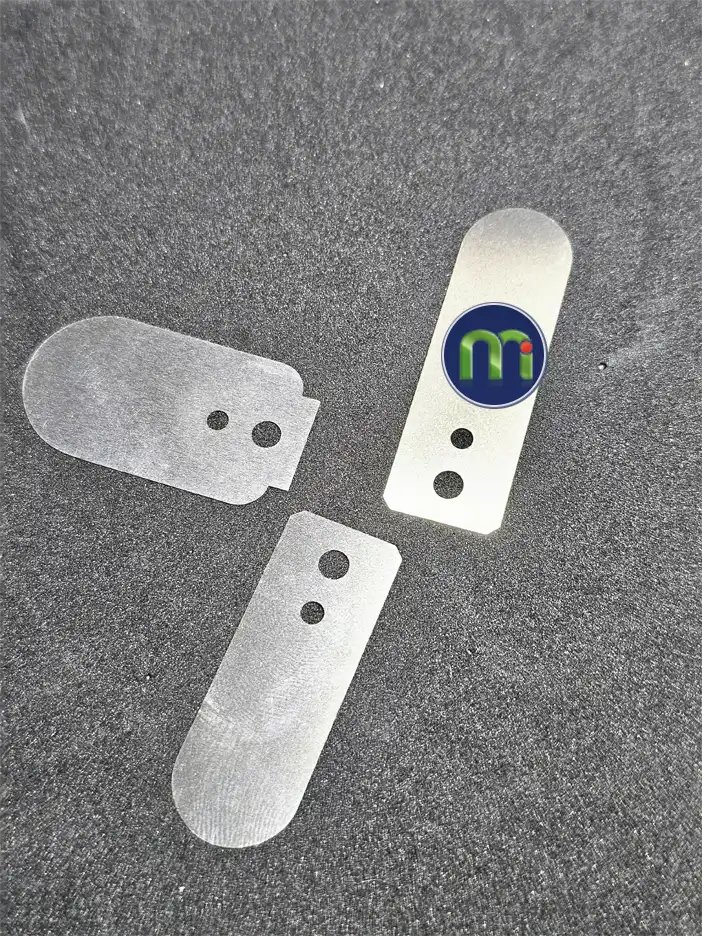

Chọn 1 lá thép phù hợp

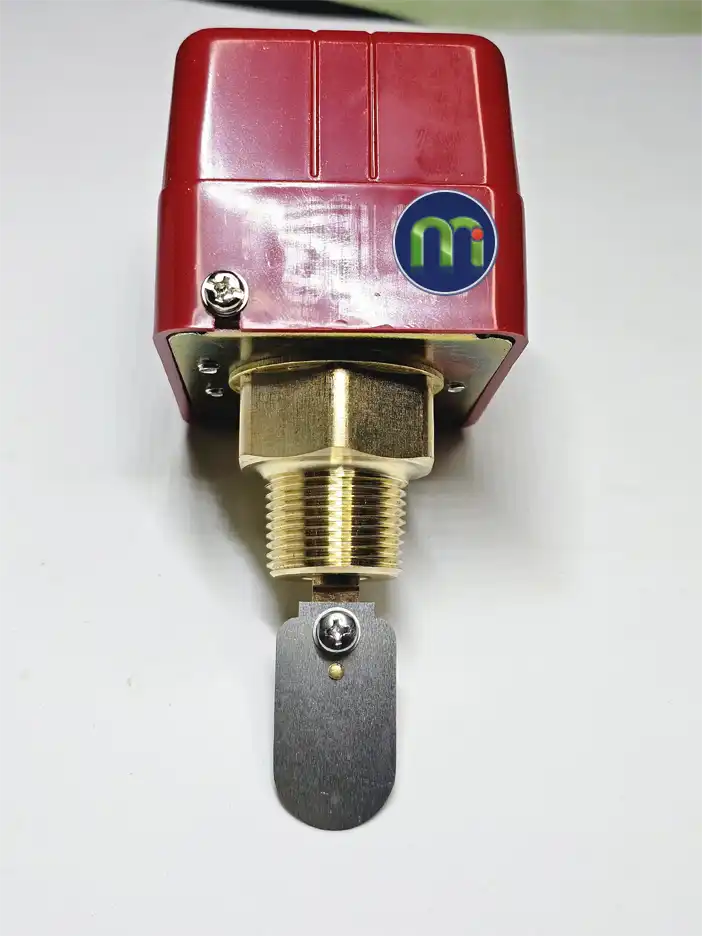

Lắp lá thép - Dùng cờ lê để siết công tắc dòng chảy vào đường ống. Lưu ý: Đặt cờ lê vào vị trí như hình bên dưới, KHÔNG NẮM VỎ DỰA của công tắc dòng chảy để vặn. Đồng thời, quan sát để chiều mũi tên trên thiết bị phải trùng với hướng dòng chảy.

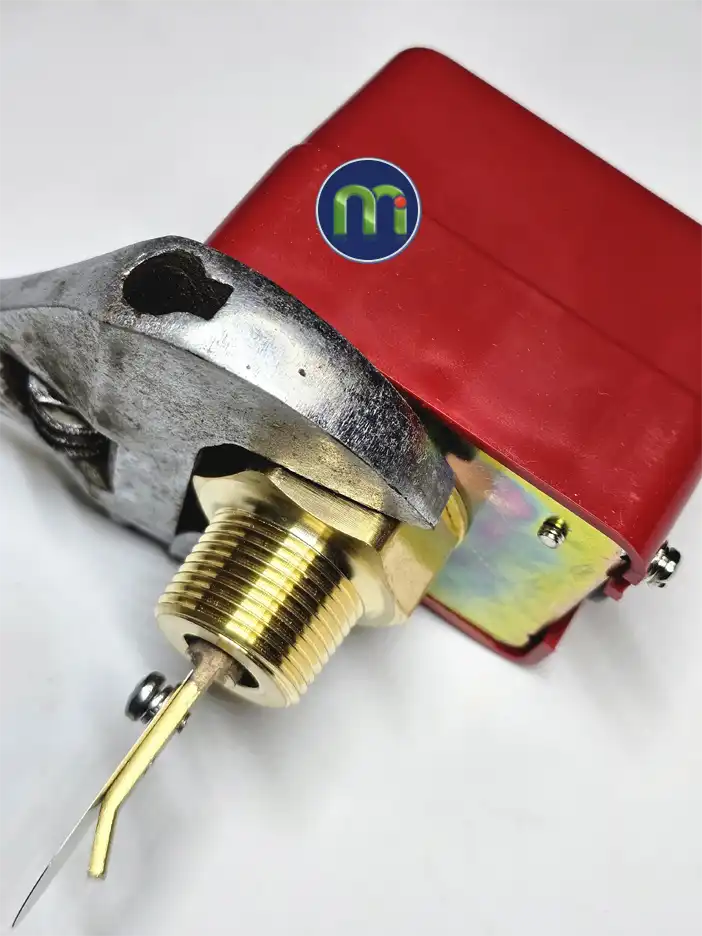

Vị trí đặt cờ lê để siết
III. ĐẤU NỐI ĐIỆN
Đầu tiên, bạn phải nới lỏng 2 vít ở 2 bên của thiết bị, nhấc vỏ nhựa ra khỏi. 2 hình dưới đây thể hiện sơ đồ đấu nối điện và các tiếp điểm.

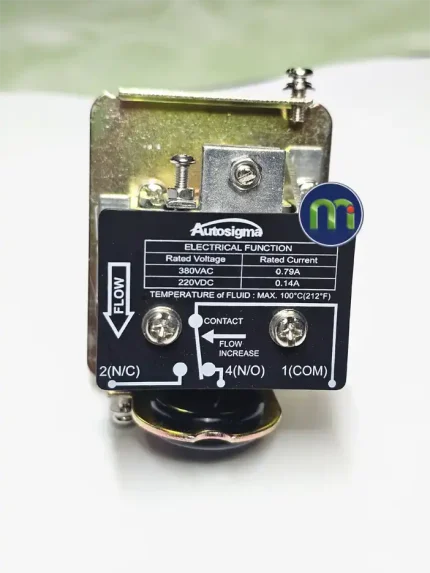

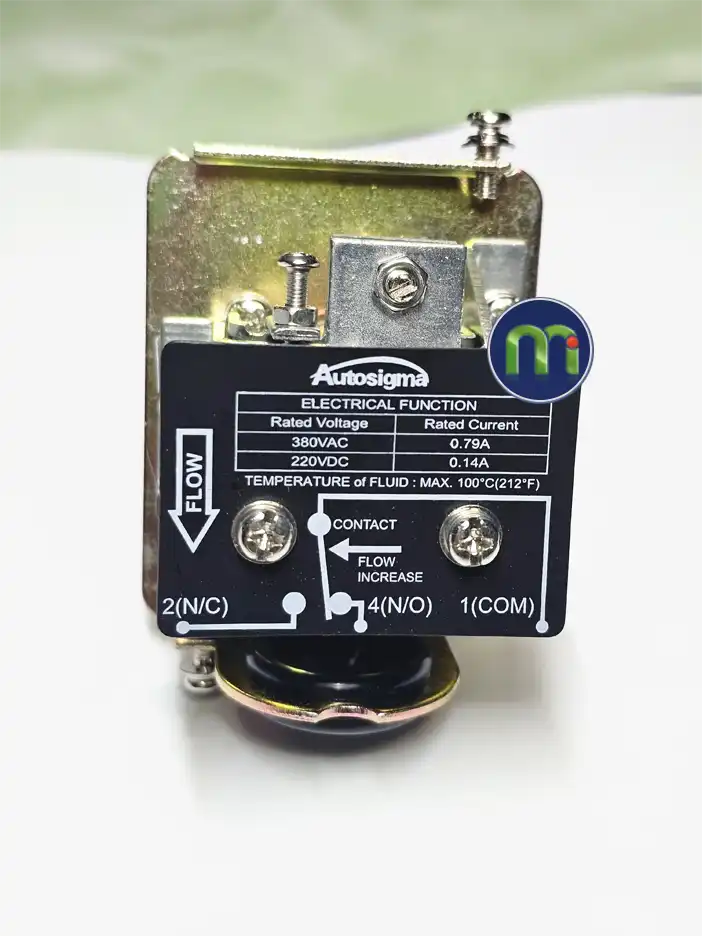

III.1. Sơ đồ đấu nối và tiếp điểm
III.2. Chú thích sơ đồ trên công tắc dòng chảy AutoSigma

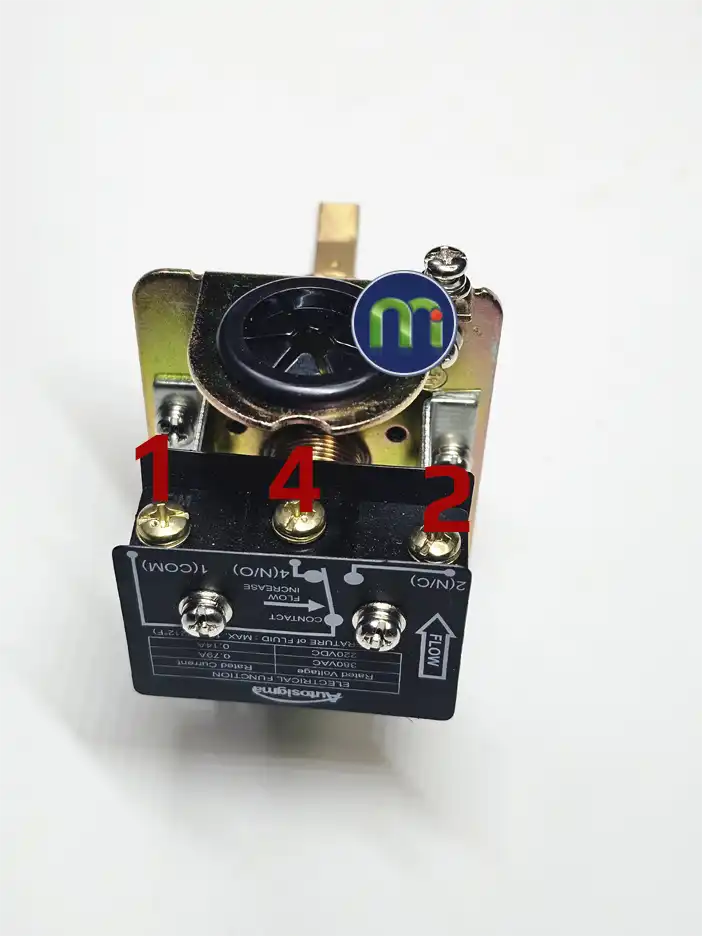

- Tiếp điểm 1: COMMON; Tiếp điểm 2: NC; Tiếp điểm 4: NO
- Khi dòng chảy tăng, công tắc sẽ đóng tiếp điểm số 2 (1-2: đóng)
Như vậy:
- Nếu chúng ta đấu tải ở tiếp điểm số 2 ⇒ phát hiện có dòng/quá dòng. Trường hợp đấu nối này thường dùng để phát hiện dòng nước trong PCCC.
- Nếu đấu tải vào tiếp điểm số 4 ⇒ phát hiện dòng yếu/không có dòng. Trường hợp này được ứng dụng trong bảo vệ bơm không tải.
Chú thích trên đây sẽ giúp bạn dễ dàng xác định tiếp điểm sẽ đấu nối phù hợp với hệ thống của bạn.

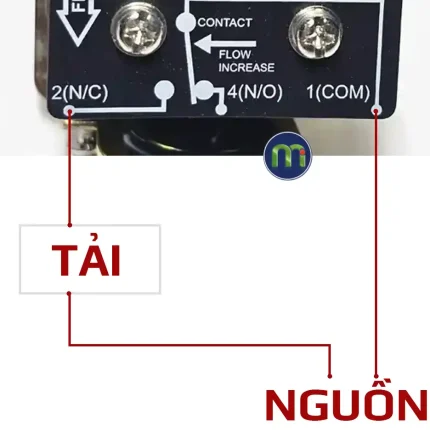

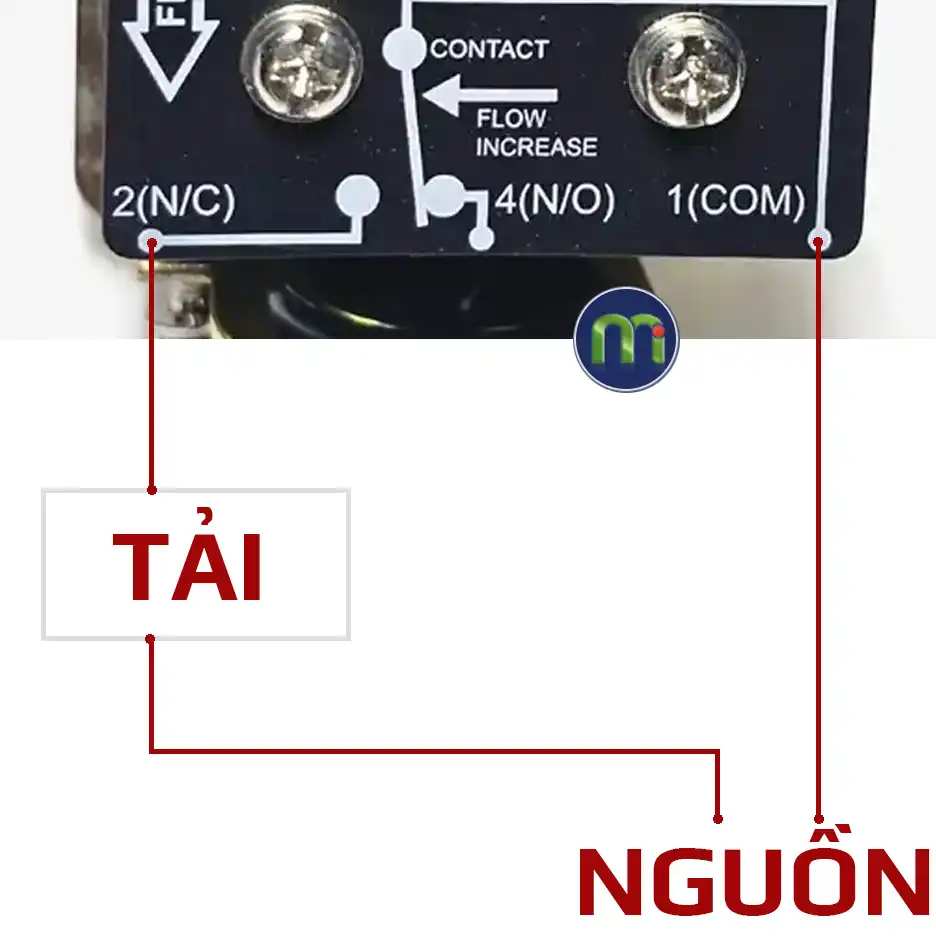

III.3. Đấu nối chi tiết
Đến đây, chắc chắn rằng bạn đã xác định được tiếp điểm phù hợp. Chúng tôi sẽ tiếp tục thực hiện hướng dẫn này cho ứng dụng phát hiện dòng chảy, các trường hợp khác các bạn cần xem lại mục “Sơ đồ” bên trên.
IV. THIẾT LẬP ĐIỂM CÀI ĐẶT

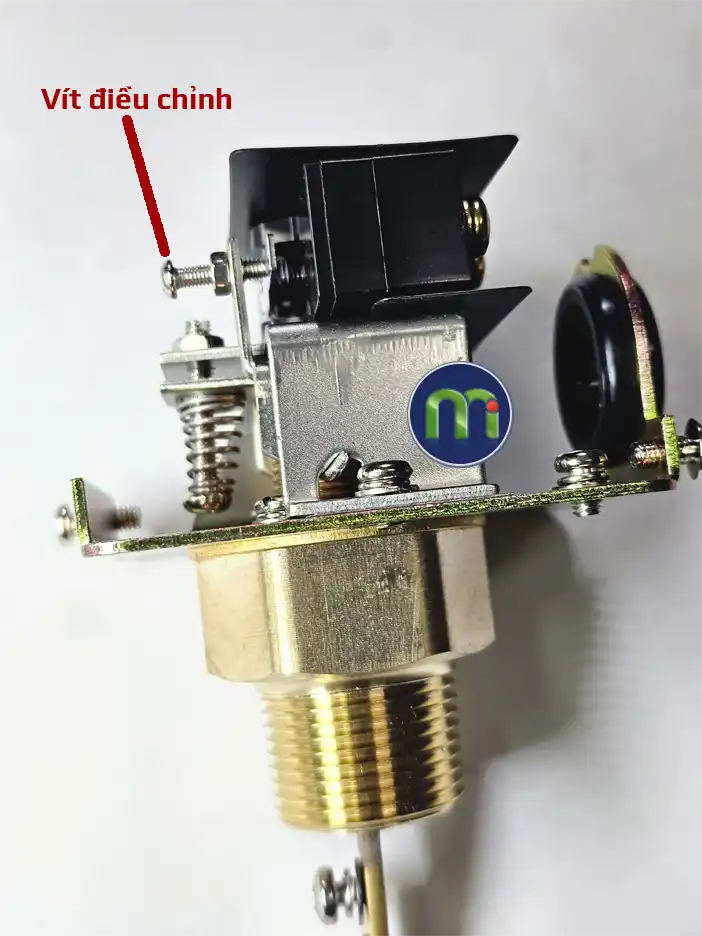

Công tắc dòng chảy AutoSigma cho phép chúng ta cài đặt điểm “SET” cho phù hợp với dòng chảy của đường ống. Hình tiếp theo đánh dấu vị trí vít dùng để điều chỉnh.
Dùng tua vít xoay từ từ “vít điều chỉnh” cho đến khi đạt kết quả mong muốn, với hướng xoay vít dựa vào nguyên lý:
- Nếu dòng chảy mạnh: xoay “vít điều chỉnh” theo chiều kim đồng hồ
- Nếu dòng chảy yếu: xoay “vít điều chỉnh” ngược chiều kim đồng hồ
