Hướng dẫn sử dụng công tắc mực nước Hanyoung
Để sử dụng được công tắc mực nước Hanyoung, ngoài công tắc mực nước FS-3A, chúng ta cần có thêm: đế rơ le 8 chân tròn, đế điện cực, ti kim loại có đầu ren 6mm.
Bộ công tắc mực nước Hanyoung có chức năng điều khiển tải (bơm) để chống tràn nước hoặc chống cạn nước. Nó thường được ứng dụng trong bồn chứa nước hoặc bồn cấp nước.
NỘI DUNG CHÍNH
I. YÊU CẦU TRANG BỊ
Để có 1 bộ công tắc mực nước hoàn chỉnh, chúng ta cần có đủ linh kiện như sau:
- Công tắc mực nước Hanyoung FS-3A
- Đế rơ le 8 chân tròn
- Đế điện cực (hay còn gọi là đế cảm biến)
- Điện cực: 3 ti kim loại phi 6mm, có ren ở đầu. Tùy thuộc vào bồn chứa và cách điều khiển mực nước trong bồn chứa mà chiều dài ti sẽ khác nhau.
- Dây tín hiệu 3 lõi
- Ngoài ra còn có dây nguồn, contactor, … tùy thuộc vào vận hành thực tế.
II. LẮP ĐẶT VÀ ĐẤU NỐI ĐẾ ĐIỆN CỰC
Đây là khâu tương đối dễ dàng,
II.1. Lắp điện cực
Lắp 3 cây ti điện cực vào 3 lỗ chờ trên đến điện cực. Với chiều dài của mỗi ti và vị trí của nó theo mô tả bằng hình ảnh dưới đây
- Ti E1 lắp vào lổ chờ E1, có chiều dài vừa đủ để tiếp xúc với mực nước cao nhất của bồn. Là điện cực ngằn nhất.
- Ti E2 lắp vào lổ chờ E2, có chiều dài được xác định như sau:
- Đối với trường hợp ứng dụng chống tràn: khi mực nước thấp hơn đầu ti E2 ⇒ khởi động bơm
- Đối với trường hợp chống cạn: khi mực nước thấp hơn đầu ti E2 ⇒ tắt bơm
- Ti E2 dài hơn Ti E1
- Ti E3 lắp vào lổ chờ E3, có chiều dài lớn nhất
Sau khi đã xác định được thông số và lắp 3 điện cực, chúng ta đặt đế điện cực này lên bồn, ở vị trí nắp bồn. Chuyển sang bước kế tiếp: đấu nối dây tín hiệu.
II.2. Đấu nối đế điện cực
Đấu nối đế điện cực có nghĩa là đấu nối dây tín hiệu (dây cảm biến) 3 lõi vào 3 tiếp điểm E1, E2, E3 của đế điện cực. Sau khi mở nắp hợp bảo vệ, vị trí 3 tiếp điểm sẽ như hình bên dưới:
- Chiều dài của dây tín hiệu: đủ để dẫn về vị trí đặt công tắc mực nước Hanyoung FS-3A
- Dây tín hiệu nên có 3 màu và lần lượt được đánh dấu tương ứng E1, E2, E3. Hoặc có thể xác định dây bằng cách dùng đồng hồ đo thông mạch.
III. LẮP ĐẶT VÀ ĐẤU NỐI CÔNG TẮC MỰC NƯỚC HANYOUNG FS-3A
Đây là thiết bị chính trong cả bộ điều khiển. Tuy nhiên, chúng ta vẫn không thể thiếu bất kỳ bộ phận nào. Bước đấu nối này chúng ta sẽ kết hợp toàn bộ linh kiện điện vào hệ thống.
Trước tiên, chúng ta cần vị trí lắp đặt đế relay 8 chân tròn. Đế này vừa đóng vai trò là tiếp điểm đấu nối điện vừa là đế giữ cố định công tắc mực nước Hanyoung FS-3A. Đế và vị trí các tiếp điểm như hình sau:
III.1. Đấu nối công tắc mực nước FS-3A cho hệ thống chống tràn

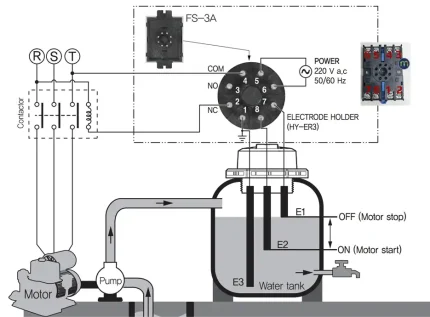

Các bạn đấu nối theo sơ đồ bên dưới và đối chiếu số dây trên chân tròn FS-3A cũng chính là số dây trên đế relay.
III.1. Đấu nối công tắc mực nước FS-3A cho hệ thống chống cạn
Chống cạn hoặc chống hụt nước, việc đấu đổi chỉ thay đổi tiếp điểm số 2 thành tiếp điểm số 3, thực hiện theo sơ đồ bên dưới:
