HDSD: Đấu nối bộ điều khiển Dixell XR06CX
Việc đầu tiên để sử dụng bộ điều khiển kho lạnh Dixell XR06CX là ĐẤU NỐI AN TOÀN. Tuân thủ an toàn về điện và thực hiện theo chính xác sơ đồ điện của nhà sản xuất.

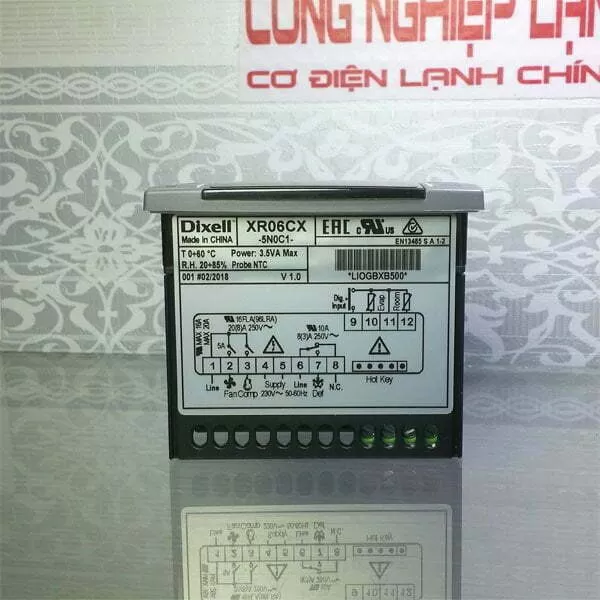

Trước khi đấu nối bộ điều khiển Dixell XR06CX, cần chắc chắn rằng bạn đã có sơ đồ điện của nó. Bạn có thể dễ dàng tìm thấy ở mặt trên của thiết bị hoặc trên tờ hướng dẫn hoặc catalog đi kèm.
I. An toàn sử dụng
- Kiểm tra nguồn điện tại nơi lắp đặt có phù hợp không (xem thông tin sản phẩm).
- Ngắt – không kết nối nguồn điện khi đang thao tác lắp đặt hoặc bảo trì.
- Môi trường đặt bộ điều khiển phải có nhiệt độ và độ ẩm trong giới hạn cho phép.
- Không mở / tháo rời bộ điều khiển.
- Khi thi công dây dẫn: đảm bảo dây đầu dò và dây điện phải tách rời, không bó, không xoắn.
II. Lắp đặt đầu dò
Dixell XR06CX sử dụng 2 đầu dò (cảm biến): một đo nhiệt độ phòng và một đo nhiệt độ dàn lạnh, cả 2 cùng chuẩn đầu dò NTC.

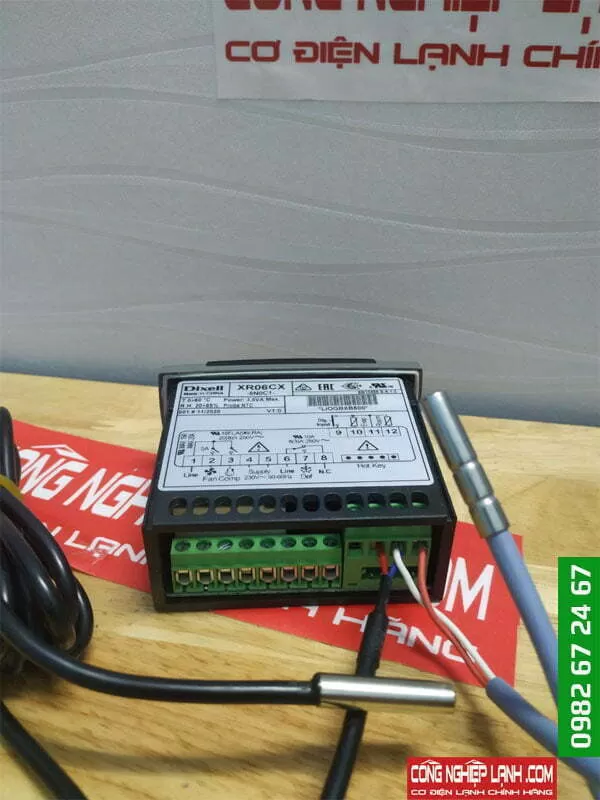

II.1. Tiến hành đấu cảm biến
Một số loại đầu dò không cần đấu theo trình tự màu sắc dây và chân, một số lại không nhận khi sai trình tự. Vì vậy, tốt nhất chúng ta đấu theo trình tự như sau khi đầu dò có đánh dấu màu sắc riêng:
- Cảm biến nhiệt độ phòng: chân số 11 và 12, theo thứ tự trắng – đỏ (hoặc xanh – đỏ)
- Cảm biến nhiệt độ dàn lạnh: chân số 10 và 11, theo thứ tự đỏ – trắng (hoặc đỏ – xanh)
II.2. Lỗi đấu nối đầu dò và cách xử lý
II.2.1. Mã lỗi:
- P1: lỗi cảm biến nhiệt độ phòng.
- P2: lỗi cảm biến nhiệt độ dàn lạnh.
II.2.2. Hãy kiểm tra lại các vấn đề sau:
- Các đầu dây của cảm biến nhiệt độ phòng chắc chắn đã được gắn vào chân số 11 và 12.
- Kiểm tra xem đầu dò có bị đứt hay nứt không
- Kiểm tra dây của đầu dò có bị đoãn mạch hay đứt dây không
- Dây nối đầu dò có quá dài không
III. Đấu nối điện

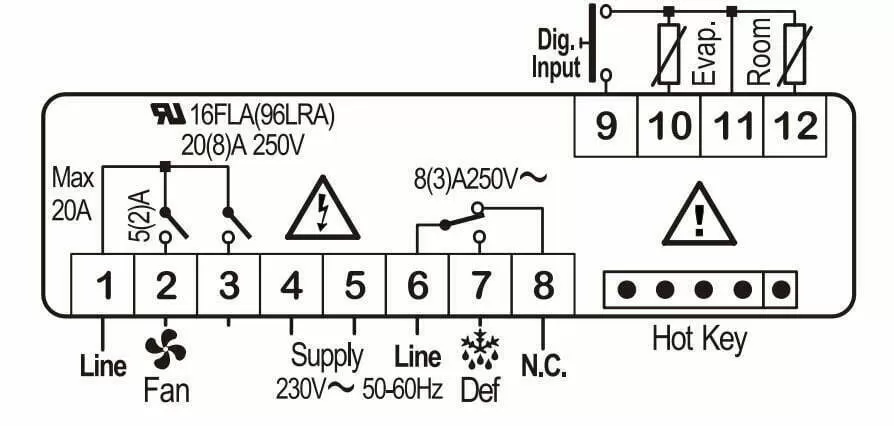

III.1. Sơ đồ điện gốc
Các bạn tìm thấy sơ đồ điện của bộ điều khiển kho lạnh Dixell XR06CX ngay trên thân máy hoặc tờ hướng dẫn cài đặt khi mua mới. Sơ đồ điện như hình sau:

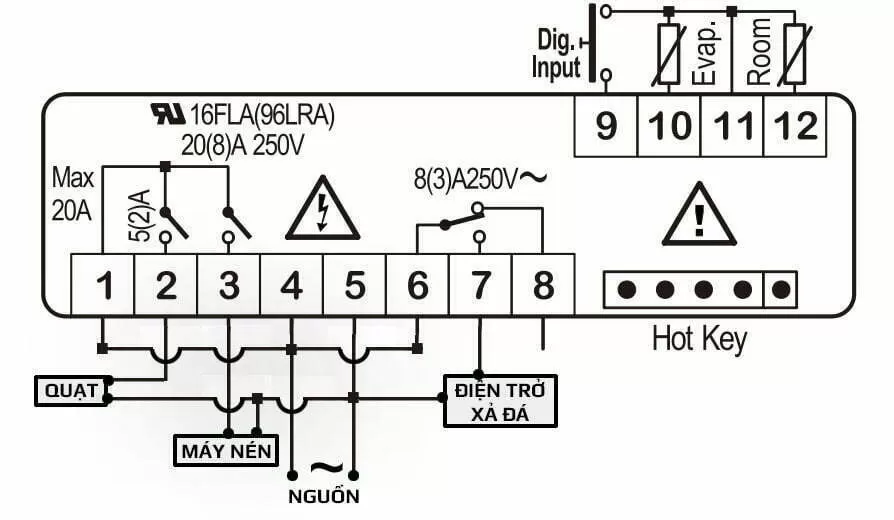

III.2. Sơ đồ điện vẽ kèm dây điện
Việc vẽ lại sơ đồ này sẽ giúp các bạn trực quan hơn khi đấu nối, mọi việc sẽ trở nên vô cùng dễ dàng.
III.3 Tiến hành đấu nối
Phát thảo lại dây và chân tương ứng để đấu nối chính xác:
- Nguồn: chân số 4 và 5.
- Máy nén: chân số 3 và 5.
- Quạt: chân số 2 và 5.
- Điện trở xả đá: chân số 7 và 5.
- Nối tắt: các chân 1, 4 và 6.
Như vậy:
- Chân số 5 có đến 4 dây chung, các bạn không thể lắp hết 4 dây vào 1 chân, sẽ không an toàn chút nào. Tủ điện của các bạn nên có một hoặc vài panel để đấu nối các chân này thật gọn gàng.
- Việc nối tắt các chân 1, 4 và 6 có mục đích cấp nguồn cho các relay quạt, máy nén và xả đá.
Sau khi đấu nối hoàn tất, các bạn cần cài đặt chương trình cho bộ điều khiển Dixell XR06CX, hãy xem chi tiết hướng dẫn tại đây.
