Hướng dẫn sử dụng công tắc áp suất đơn SAGINOMIYA SNS Series

NỘI DUNG CHÍNH

• Sơ lược sản phẩm
• Lắp đặt
• Đấu nối
• Cài đặt áp suất

I. SƠ LƯỢC DÒNG SẢN PHẨM SAGINOMIYA SNS

Công tắc áp suất đơn SAGINOMIYA SNS là dòng sản phẩm bảo vệ áp suất với 1 công tắc SPDT (đơn cực 2 ngã). Kiểu reset Auto (tự động) với ký tự X ở cuối mã hàng và kiểu reset Manual (reset tay) nếu có XM. Sơ lượt các mã hàng:

• SNS-C101X (M): -0.6 ~ 1.0 bar
• SNS-C103X (M): -0.6 ~ 3.0 bar
• SNS-C106X (M): -0.6 ~ 6.0 bar
• SNS-C110X (M): 1.0 ~ 10 bar
• SNS-C120X (M): 5.0 ~ 20 bar
• SNS-C130X (M): 5.0 ~ 30 bar
• SNS-C135X (M): 10 ~ 35 bar

Cấu tạo công tắc và tiếp điểm của tất cả dòng trên là như nhau, nếu XM, sẽ có thêm công tắc reset (nút reset tay). Chúng ta tiếp tục tiến hành đấu nối thiết bị

II. LẮP ĐẶT CÔNG TẮC ÁP SUẤT ĐƠN SAGINOMIYA ĐÚNG CÁCH

Nguyên lý chung để lắp đặt công tắc áp suất đơn đúng cách được thể hiện ở 2 hình ảnh bên dưới:

Tóm lại, việc lắp đặt 1 công tắc áp suất lên đường ống cần:

• Công tắc áp suất hướng lên phía trên đường ống
• Sử dụng 2 cờ lê cùng lúc để kết nối ống dẫn áp suất, tránh ảnh hưởng đến cấu trúc và gây rò rỉ thiết bị .

III. ĐẤU NỐI CÔNG TẮC ÁP SUẤT ĐƠN SAGINOMIYA SNS

III.1. THÁO NẮP BẢO VỆ MẶT TRƯỚC

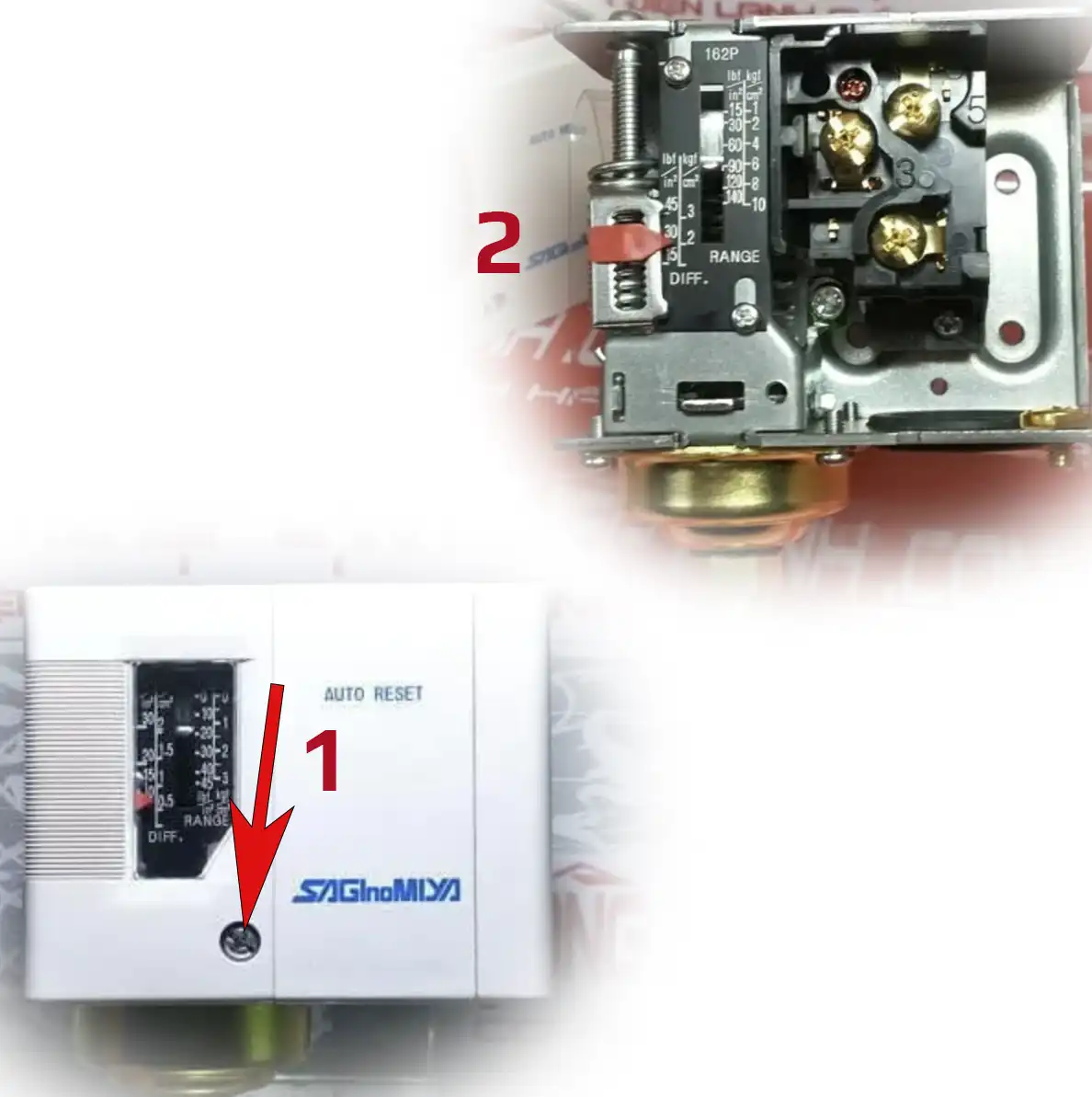

Các bước thự hiện đơn giản như hình ảnh sau:

• Dùng tua vít tháo vít cố định nắp (1)
• Nhấc nắp ra khỏi thiết bị

III.2. SƠ ĐỒ GỐC

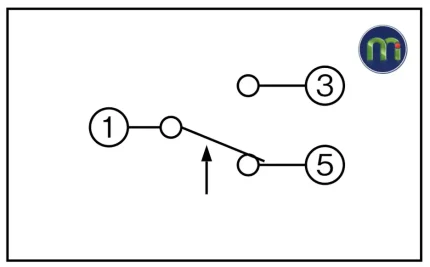

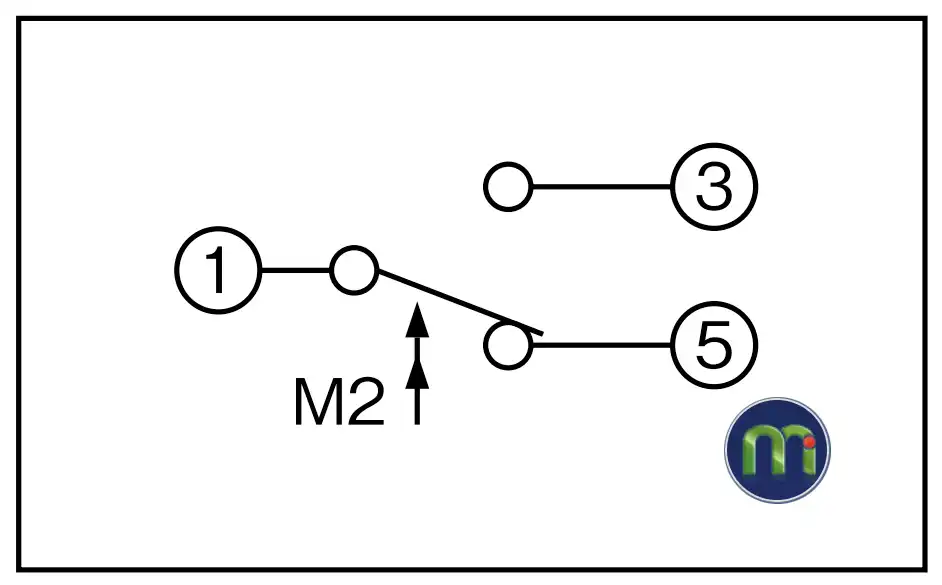

Theo 2 sơ đồ gốc của nhà sản xuất, chúng ta sẽ có cách đấu nối các tiếp điểm hoàn toàn giống nhau. Và chức năng hoạt động các tiếp điểm như sau:

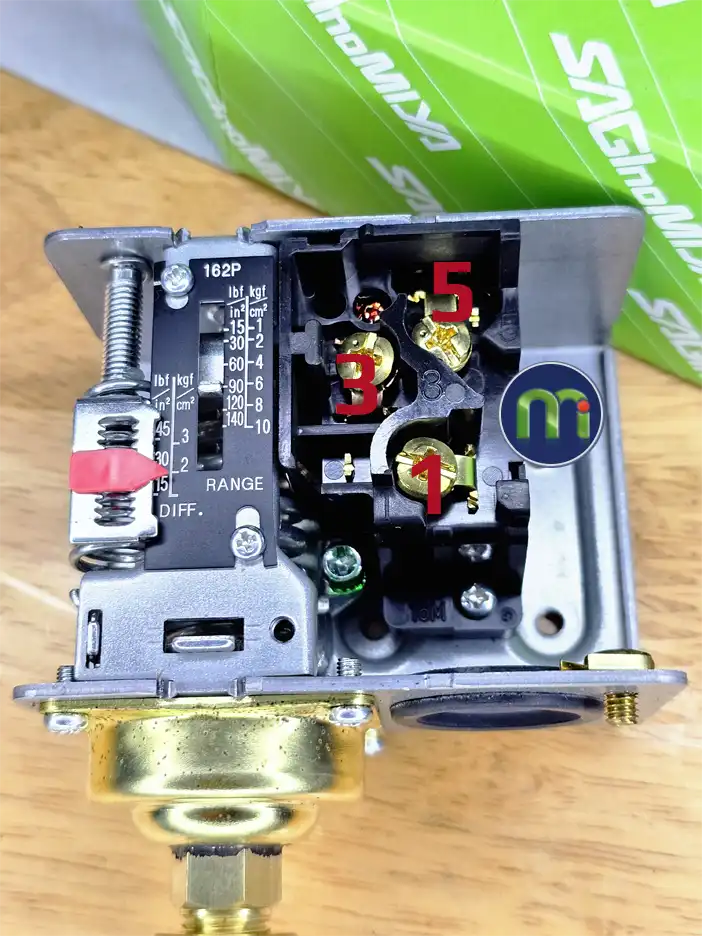

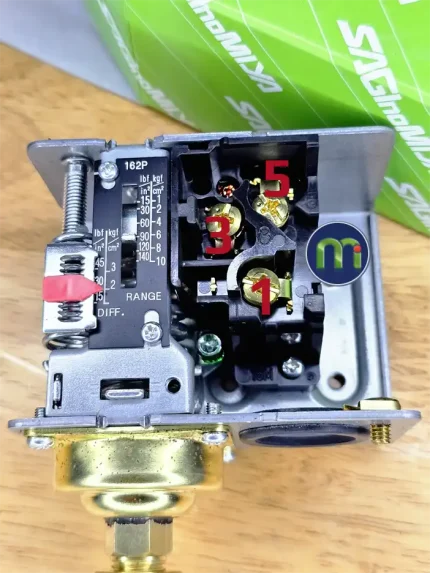

• Tiếp điểm số 1: common
• Tiếp điểm 1 và 3: đóng khi áp suất tăng
• Tiếp điểm 1 và 5: đóng khi áp suất giảm.

Như vậy, tùy vào ứng dụng cụ thể, chúng ta sẽ đấu nối tải vào tiếp điểm số 3 hay số 5. Ví dụ:

• Bảo vệ áp suất thấp:
  • Tiếp điểm 3: đấu với tải
  • Tiếp điểm 5: làm cảnh báo thấp (đấu với thiết bị cảnh báo)
• Bảo vệ áp suất cao:
  • Tiếp điểm 5: đấu với tải
  • Tiếp điểm 3: làm cảnh báo cao (đấu với thiết bị cảnh báo)

III.3. VÍ DỤ ĐẤU NỐI BẢO VỆ ÁP SUẤT CAO

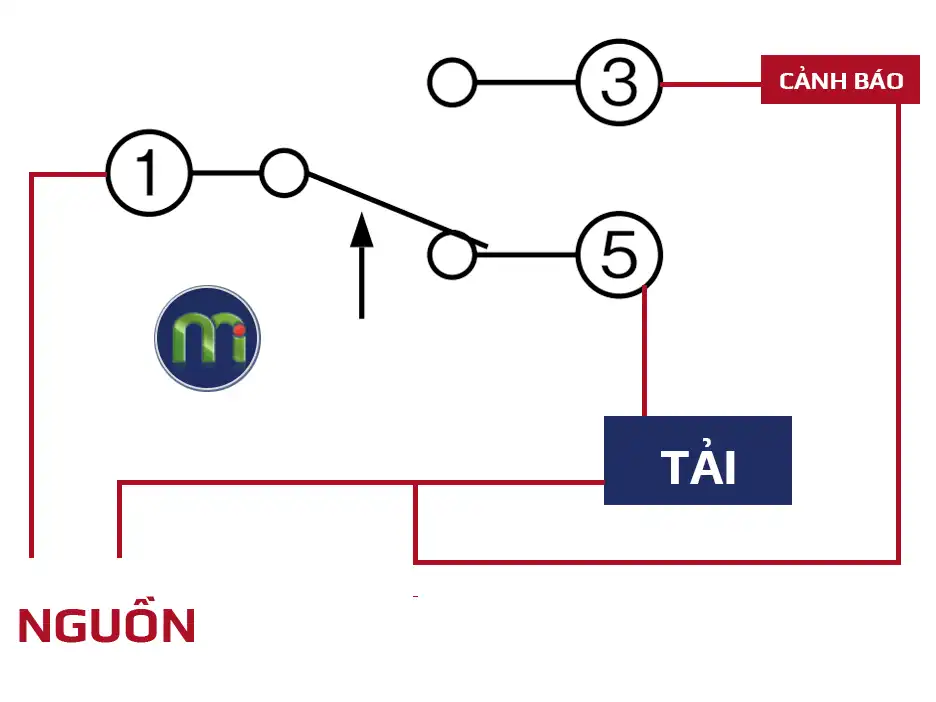

Áp dụng nguyên lý hoạt động ở mục III.2, để bảo vệ áp suất cao, các thiết bị được đấu nối như hình ảnh sau:

IV. CÀI ĐẶT ÁP SUẤT

Cài đặt giá trị cho công tắc áp suất đơn SAGINOMIYA SNS bao gồm: điều chỉnh cột RANGE (áp suất MAX); và điều chỉnh cột DIFF ( dung sai, đối với công tắc Auto reset).

Đối với công tắc áp suất đơn manual reset, giá trị DIFF đã được thiết lập cố định, chúng ta không thể thay đổi. Để biết được giá trị này, các bạn vui lòng xem chi tiết thông số tại link tương ứng của mỗi sản phẩm.

RANGE và DIFF bao nhiêu là đúng? Các bạn đều có thể áp dụng cách tính như sau cho mọi hệ thống:

MIN = MAX – DIFF

Ví dụ: nếu áp suất tối ưu dành cho hệ thống của bạn là [8-10 bar]. Bạn cần thiết lập các giá trị sau:

• RANGE = 10 bar
• DIFF = 2 bar (10 – 8 = 2)

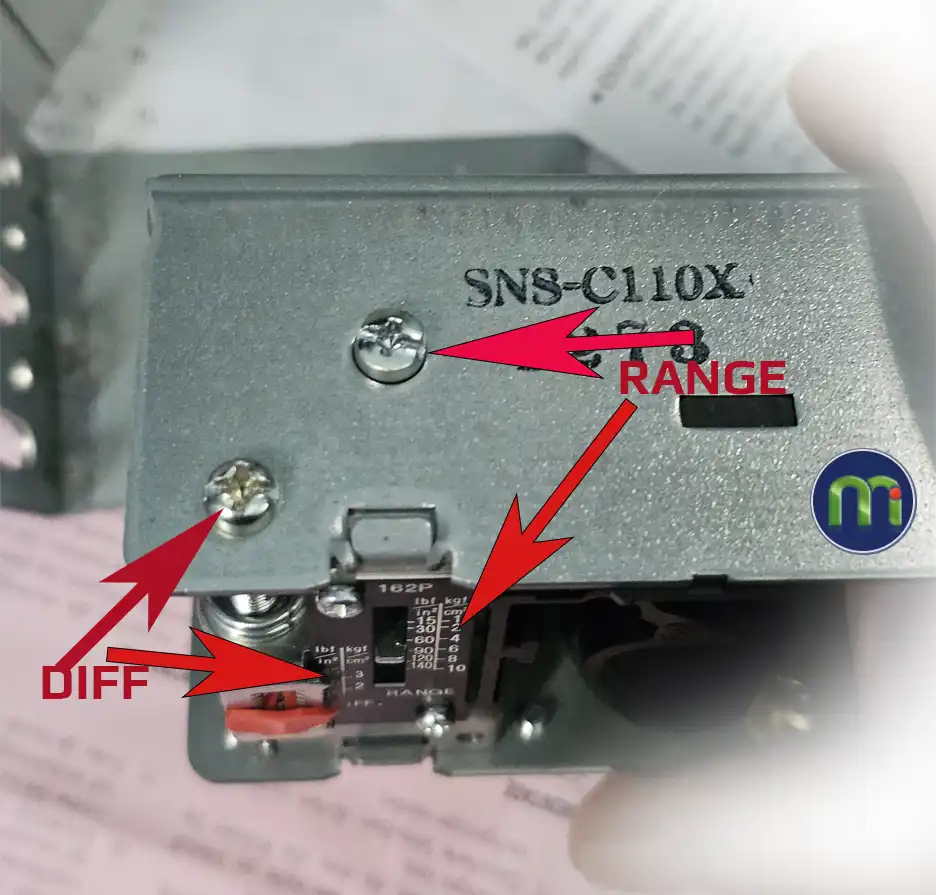

Lần lượt thực hiện việc cài đặt các giá trị bên trên vào thiết bị, xem ảnh sau:

• Dùng tua vít từ từ xoay các vít RANGE và DIFF
• Đồng thời qua sát vị trí vạch chỉ thị ở mặt trước sao cho trùng với giá trị yêu cầu.
