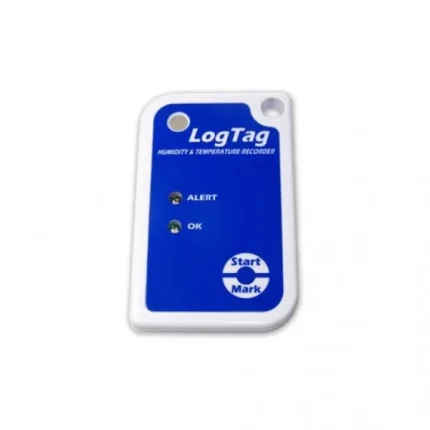

Sử dụng nhiệt ẩm kế tự ghi LogTag HAXO-8
Nhiệt-ẩm kế tự ghi LogTag HAXO-8 là một thiết bị nhỏ gọn phục vụ cho việc theo dõi nhiệt độ và độ ẩm. Trước khi đưa vào kho lạnh hoặc xe/tàu vận chuyển hàng hóa, nó cần được cài đặt chính xác theo nhu cầu sử dụng.
NỘI DUNG CHÍNH
I. CÀI ĐẶT PHẦN MỀM TRÊN MÁY TÍNH
Đầu tiên, bạn cần phải có 1 máy tính hệ điều hành Windows 10 trở lên. Một cổng giao tiếp LogTag LTI-HID là phụ kiện cần thiết để bạn có thể cài đặt, tải và phân tích dữ liệu của nhiệt ẩm kế tự ghi.
Tải phần mềm miễn phí LogTag Analyzer về máy tính Windows của bạn ngay bây giờ, đồng thời tiến hành cài đặt theo hướng dẫn tại đường dẫn mà bạn download.
II. CÀI ĐẶT LOGTAG HAXO-8
Hãy đảm bảo rằng nhiệt ẩm kế LogTag HAXO-8 đã được cài đặt trước khi đưa vào sử dụng! Chúng ta cần chắc chắn rằng các thông số thiết lập phải đúng theo nhu cầu của từng lịch trình.
II.1. Các thao tác chuẩn bị cho việc cài đặt:
- Mở phần mềm LogTag Analyzer (đã cài đặt ở mục I)
- Kết nối cổng giao tiếp LTI-HID vào cổng USB của máy tính
- Gắn nhiệt ẩm kế tự ghi LogTag HAXO-8 vào cổng giao tiếp ⇒ Phần mềm tự động “detect” để nhận thiết bị
- Nếu nhiệt ẩm kế của bạn đã được sử dụng (có chứa dữ liệu) biểu đồ nhiệt độ sẽ xuất hiện ⇒ đóng cửa sổ biểu đồ để quay về cửa sổ chính
- Truy cập menu LogTag > Configure (hoặc phím tắt F3) để vào chương trình cài đặt.

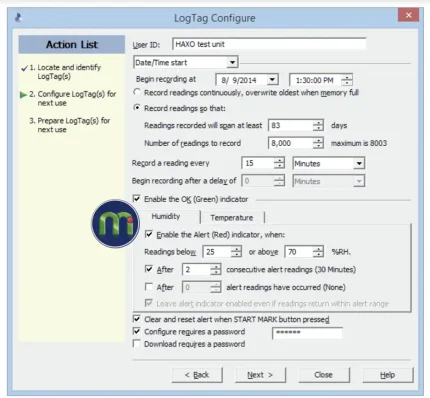

Đến đây, một màn hình cài đặt được hiển thị như hình bên dưới:
II.2. CÀI ĐẶT THAM SỐ
- User ID: người dùng có thể đặt tên gợi nhớ, hoặc ghi chú lịch trình, hoặc biển số xe của lịch trình, …
- Push button start hoặc Date/Time start: lựa chọn cách khởi động thiết bị, lần lượt là “khởi động bằng nút” và “thiết lập giờ khởi động”. Tùy thuộc vào cách khởi động, các tham số kế tiếp có thể thay đổi.
- Enable pre-start logging: khởi động thiết bị ngay sau khi cài đặt hoàn tất. Lựa chọn này xuất hiện chỉ khi đã thiết lập “Push button start“.
- Begin recording at: thiết lập ngày giờ bắt đầu khởi động. Lựa chọn này khi có “Date/Time start“.
- Start delay: hoãn thời gian khởi động. Nhiệt ẩm kế LogTag HAXO-8 sẽ bắt đầu ghi nhận sau khoảng thời gian thiết lập này, tính từ thời điểm nhấn nút khởi động.
- Record readings continuously, overwrite oldest when memory full: tiếp tục hoạt động khi bộ nhớ đã đầy, xóa dần dữ liệu cũ nhất (lưu đè).
- Record readings so that:
- Readings recorded will span at least: chỉ hoạt động trong thời gian d ngày
- hoặc Number of readings to record: số mẫu dữ liệu tối đa x mẫu.
- Record a reading every: tần xuất ghi dữ liệu. Chính là khoảng cách thời gian giữ 2 lần ghi nhiệt độ và độ ẩm vào bộ nhớ.
- Enable the OK (Green) indicator: bật lựa chọn này để chớp sáng đèn xanh (đèn OK) khi nhiệt ẩm kế đang ghi.
- Tab Humidity: thiết lập cảnh báo độ ẩm.
- Enable the Alert (Red) indicatior, when: chớp sáng đèn đỏ khi độ ẩm nằm ngoài vùng thiết lập bên dưới
- [Bellow – above]: tạo thành “vùng xanh”, khi độ ẩm nằm ngoài khoảng thiết lập này đèn đỏ sẽ chớp sáng, dữ liệu cũng được ghi nhận vào bộ nhớ với màu đỏ
- Tab Temperature: thiết lập cảnh báo nhiệt độ
- Enable the Alert (Red) indicatior, when: chớp sáng đèn đỏ khi nhiệt độ nằm ngoài vùng thiết lập bên dưới
- [Bellow – above]: tạo thành “vùng xanh”, khi nhiệt độ nằm ngoài khoảng thiết lập này đèn đỏ sẽ chớp sáng, dữ liệu cũng được ghi nhận vào bộ nhớ với màu đỏ
- Clear and reset alert when START MARK button pressed: nhấn nút START MARK để xóa cảnh báo.
- Configure requires a password: mật khẩu cài đặt. Nếu được thiết lập, lần cài đặt tiếp theo cần phải có mật khẩu này.
- Download requires a password: mật khẩu để tải và xem dữ liệu. Nếu được cài đặt, việc tải hoặc xem dữ liệu lần tiếp theo phải nhập mật khẩu này.
- Nhấn nút “Next” và chờ vài giây để hoàn tất việc cài đặt.
III. KHỞI ĐỘNG NHIỆT ẨM KẾ LOGTAG HAXO-8
Việc khởi động là quan trọng, bạn phải chắc chắn rằng thiết bị của bạn đã hoạt động trước hoặc ngay khi bắt đầu hành trình giám sát nhiệt độ & độ ẩm. Phụ thuộc vào việc cài đặt như hướng dẫn ở mục II, chúng ta có 2 cách khởi động:
Khởi động bằng nút nhấn
Khi có thiết lập “Push Button Start“, nhấn và giữ nút Start cho đến khi xanh và đỏ trên thiết bị nhấp nháy liên tục, sau đó nhả nút.
Đặt thời gian khởi động
Khi có cài đặt “Date/Time start”, bạn không cần làm gì nữa ngoài việc chờ đến thời gian đã thiết lập!
IV. XEM/TẢI DỮ LIỆU
Để bắt đầu xem/tải dữ liệu, các bạn cũng thực hiện tương tự như công việc chuẩn bị để cài đặt: Mở phần mềm LogTag Analyzer > Kết nối cổng giao tiếp LTI-HID vào máy tính > Gắn nhiệt ẩm kế vào cổng giao tiếp.
Chờ một chút, thời gian chờ tùy thuộc vào lượng dữ liệu đã lưu trong bộ nhớ. Phần mềm tự động tải dữ liệu và hiển thị lên màn hình cho bạn. Nếu “tải tự động” không xảy ra, bạn có thực hiện việc này bằng cách: vào menu LogTag > Download (hoặc nhấn phím tắt F4) . Biểu đồ nhiệt độ và độ ẩm được hiển thị như hình bên dưới:
