Hướng dẫn sử dụng LogTag USRIC-16

LogTag USRIC-16 và 2 phiên bản tương tự USRIC-4, USRIC-8 phải được cài đặt các tham số phù hợp trước khi đưa vào sử dụng. Các tín hiệu đèn LED cũng mang nhiều thông tin hữu ích, người dùng nên tham khảo.

Bảng thông số cài đặt cho LogTag USRIC-16
Nhiệt kế tự ghi dùng 1 lần LogTag USRIC-16
Nhiệt kế tự ghi dùng 1 lần LogTag USRIC-16.
Hướng dẫn này cũng áp dụng cho USRIC-4 và USRIC-8

LogTag USRIC-16 và 2 sản phẩm cùng dòng bao gồm USRIC-4, USRIC-8 chuyên dụng phục vụ trong các hành trình xuất nhập khẩu. Trên thân đã được trang bị sẵn cổng USB để kết nối với máy tính, bạn không cần trang bị thêm cổng giao tiếp LTI-HID như một số dòng khác.

NỘI DUNG HƯỚNG DẪN

I. CÀI ĐẶT PHẦN MỀM

Đầu tiên, bạn cần phải có 1 máy tính hệ điều hành Windows 10 trở lên. Tải phần mềm miễn phí LogTag Analyzer về máy tính Windows của bạn ngay bây giờ, đồng thời tiến hành cài đặt theo hướng dẫn tại đường dẫn mà bạn download.

II. CÀI ĐẶT NHIỆT KẾ TỰ GHI LOGTAG USRIC-16

II.1. CÁC THAO TÁC CHUẨN BỊ

  • Mở phần mềm LogTag Analyzer (đã được cài đặt ở mục I).
  • Tháo nắp bảo vệ cổng USB của nhiệt kế tự ghi, kết nối vào USB của máy tính.
  • Vào menu LogTag > Configure (hoặc nhấn phím tắt F3) để mở trình cài đặt

II.2. CÀI ĐẶT CÁC THÔNG SỐ

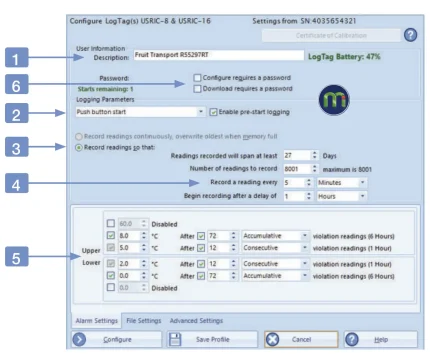

Bảng thông số cài đặt cho LogTag USRIC-16
Bảng thông số cài đặt cho LogTag USRIC-16
  1. Description: điền vào tên hoặc mô tả hoặc ghi chú cho thiết bị
  2. Chọn cách khởi động thiết bị
    • Push button start: khởi động bằng nút START/MARK
    • Date/Time start: đặt thời gian cụ thể cho thiết bị khởi động
    • Enable pre-start logging: khi ô này được chọn nhiệt kế tự ghi của bạn lập tức hoạt động ngay sau quá trình cài đặt hoàn tất.
  3. Thiết lập tổng thời gian hoạt động
    • Record reading continuously, overwrite oldest when memory full: không giới hạn thời gian, lưu đè lên dữ liệu cũ nhất nếu bộ nhớ đầy
    • Record readings so that: ghi có giới hạn bởi
      • Số ngày: Readings recorded will span at least
      • hoặc Số mẫu ghi: Number of readings to record
  4. Record a reading every: tần suất ghi hay còn gọi là thời gian lấy mẫu. Có nghĩa là khoảng cách thời gian giữa 2 lần ghi dữ liệu.
  5. Upper và Lower: Thiết lập ngưỡng cảnh báo nhiệt độ
  6. Password: bạn có thể thiết lập mật khẩu cho lần cài đặt kế tiếp (Configure requires a password) và tải dữ liệu (Download requires a password).

Sau khi đã điền vào đầy đủ các tham số, nhấn nút “Configure” ngay ở dòng cuối của màn hình cài đặt. Chờ vài giây để các thiết lập được hoàn tất. Rút thiết bị khỏi máy tính, tiến hành khởi động theo hướng dẫn bên dưới đây.

III. KHỞI ĐỘNG THIẾT BỊ

Khởi động bằng nút nhấn

Khi có thiết lập “Push Button Start“, nhấn và giữ nút Start cho đến khi 2 đèn xanh và đỏ trên thiết bị nhấp nháy liên tục, sau đó nhả nút.

Đặt thời gian khởi động

Khi có cài đặt “Date/Time start”, bạn không cần làm gì nữa ngoài việc chờ đến thời gian đã thiết lập!

IV. TẢI VÀ XEM DỮ LIỆU

IV.1. XEM NHANH FILE .PDF

Sau mỗi hành trình sử dụng, dữ liệu nhiệt độ trong bộ nhớ của USRIC cần được kiểm tra hoạc lưu trữ. Với USRIC, một file .PDF được tạo ra ngay khi bạn kết nối nó với máy tính. Bạn chỉ cần mở xem hoặc copy file .pdf này (thao tác với nó hoàn toàn giống như khi bạn cấm 1 chiếc USB vào máy tính) lưu trữ về máy tính của bạn.

IV.2. SỬ DỤNG BẰNG PHẦM MỀM LOGTAG ANALYZER

  • Mở phần mềm LogTag Analyzer (đã cài ở mục I)
  • Vào menu LogTag > Download (hoặc nhấn phím tắt F4)

Bảng dữ liệu được hiển thị ra trên màn hình của bạn.

V. Ý NGHĨA CÁC DẤU HIỆU ĐÈN BÁO

Ký hiệuTrình tựXuất hiện
Tín hiệu Wake-upĐèn xanh + đỏ nhấp nháy luân phiên liên tục 4 lầnKhi lưu cấu hình cài đặt
Tính hiệu StartĐèn xanh + đỏ nhấp nháy luân phiên liên tục 16 lầnNgay sau khi khởi động thành công nhiệt kế tự ghi LogTag
Đánh dấuNhấp nháy đồng thời đèn xanh và đỏ 5 lần
  • Nhấn nút START/Mark nhiệt kế tự ghi đang hoạt động
  • Khi thiết bị được khởi động ở chế độ delay start
Đang ghi nhiệt độ, không có cảnh báoĐèn xanh nháy mỗi 4 giây
  • Xuất hiện khi thiết bị tự ghi đang hoạt động
  • Không xuất hiện khi cài đặt là pre-start và quá trình ghi nhiệt độ chưa bắt đầu.
  • Nó cũng không xuất hiện khi được cài đặt đèn xanh là TẮT
Ghi nhiệt độ hoàn tất, không cảnh báoĐèn xanh nháy mỗi 8 giây
  • Chỉ thị LogTag kết thúc quá trình ghi nhiệt độ
  • Nó không xuất hiện khi cài đặt đèn xanh là tắt
Đang ghi nhiệt độ, có cảnh báoĐèn đỏ nháy mỗi 4 giây
  • Cho biết nhiệt kế đang ghi nhận nhiệt độ nằm ngoài ngưỡng thiết lập
  • Nó không xuất hiện khi có thiết lập pre-start và quá trình ghi nhiệt độ chưa bắt đầu
Ghi nhiệt độ hoàn tất, có cảnh báoĐèn đỏ nháy mỗi 8 giây
  • Cho biết nhiệt kế đã ghi nhận nhiệt độ nằm ngoài ngưỡng thiết lập
  • Một cảnh báo cũng được lưu trữ vào hành trình
Bắt đầu dừng ghiĐèn xanh và đỏ đồng thời nhấp nháy 14 lần, sau đó chớp nhanh hơn
  • Khi nút STOP được kích hoạt (phần cài đặt có cho phép sử dụng nút STOP)
  • Để thao tác STOP thành công: nút STOP phải được nhả ra ngay khi đèn chớp nháy nhanh.
Kết nốiĐèn LED xanh thỉnh thoảng nháyTrong quá trình kết nối với máy tính, đèn xanh thỉnh thoảng nhấp nháy cho biết không có thông tin nào được truyền tải.
Nhấn nút StartĐèn đỏ sáng yếuTín hiệu được thiết kế nhưng không có thông tin
Tạo file PDFĐèn LED xanh luôn sángKhi được kết nối với máy tính, đèn LED xanh sẽ sáng lên cho đến khi hoàn tất tiến trình tạo file PDF.
